本想自己写，但发现我关注的张老师已经有完善的答复了，借来给你参考，我自己也重新学习下。

我教零基础的中专学生基本采用的就是这种方法，但是有几点也要注意一下：

1、学习看图：典型电气元件上标注的数字都是规范的，必须一一对应。学习控制柜的时候，先断电、再查线，然后从原理图的一条线一路查到底。就是说，用笔或手指沿着这条线，按顺序对应找到每一个电气元件上的需要接线的每一个点，保证对应并作标记。

一种图纸复印三份，一本查完后，从头检查是不是所有的点都标记了，所有需要拧螺丝的地方有没有都摸到了。没有错误，再来一遍；有遗漏，好吧，反省吧，怎么丢的。

重点：当你用手摸过每一电气元件的时候，叫出他们的名字，规范的、完整的、毫无歧义的名字。

最后，你要补充一点或者已经补充了基本的几十种控制电路。

2、练习画图：

第一步按要求做完，那么你就至少掌握了这一种控制柜里的电气元件，也能在图纸上一一对应了。

尽可能的找到每一钟电气元件的说明书（对，就是开盒随手就扔的那一页），哪怕是断路器、接触器。看看说明书上怎么画的，怎么标注的，怎么说明的。

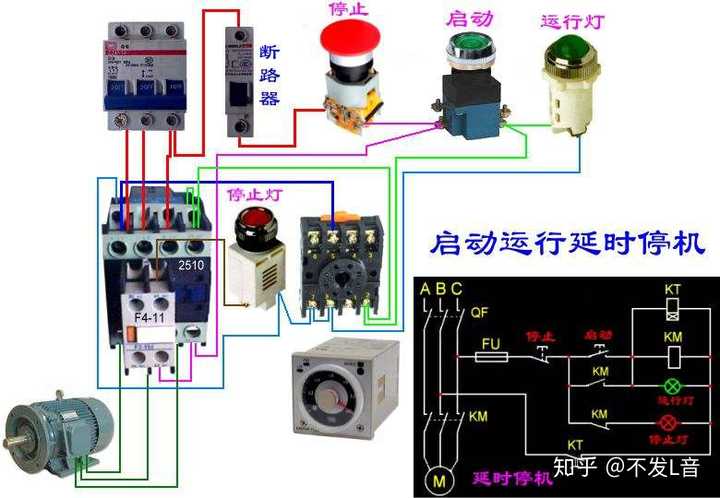

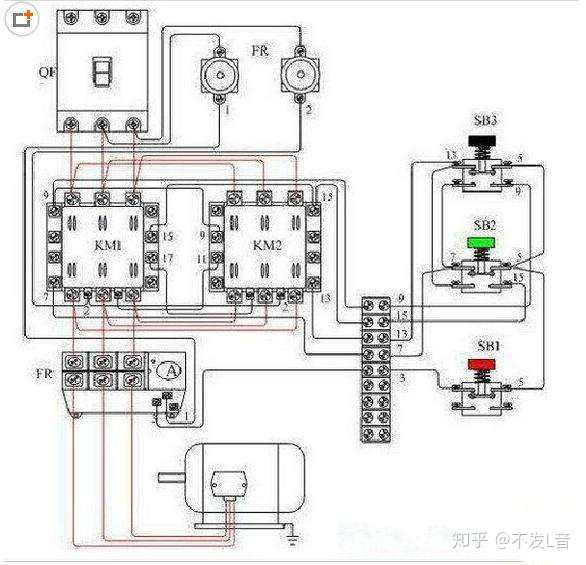

按照你的原理图的元件的位置对应着，把实物的照片或者简笔画放置好。如图（网上搜的，侵删）

重点：买盒彩笔，先找简单的画，过程太繁琐。

3、闲聊建议：我从网上搜了开窗机控制箱，看来大部分都会有控制板，这不用你开发，你要做的只是对应的端子接线不错就行了，控制板原理了解一下就行了。如果没有控制板，那就按以上建议，按部就班的学吧。（实在纠结，可以拍一张柜内图私信我，咱们可以有针对性的探讨）

其实小型设备的接线，工人会看原理图，接线图真没用，只是用来入门学习的，。

我大学毕业分配到企业，车间主任让帮忙给加工中心编程，因为不怎么会怕出错所以咨询老师傅，他们私下跟我说：“没事，常用工件咱们有程序，简单工件我们有技术，实在不行商量着改一改，怕什么？该吃吃该喝喝，晚上去哪？”
