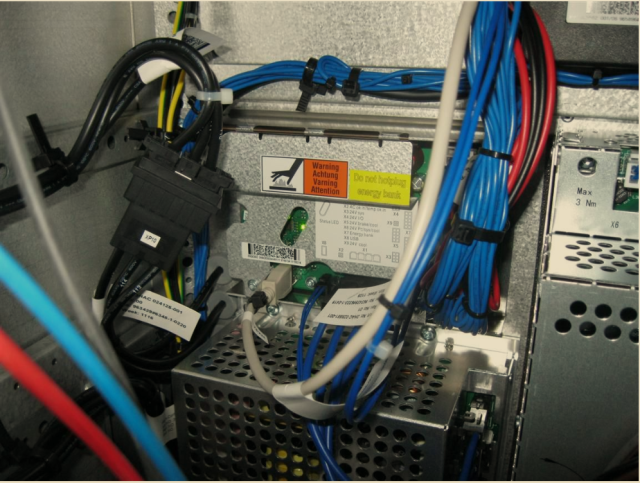

给I/O 输入输出板提供电源

电源分配板

给机器人各轴运动提供电源

轴计算机

每个机器人轴的转数计算

安全面板

在控制柜正常工作时，安全面板上所有指示灯点亮，急停按钮从它这里接入！

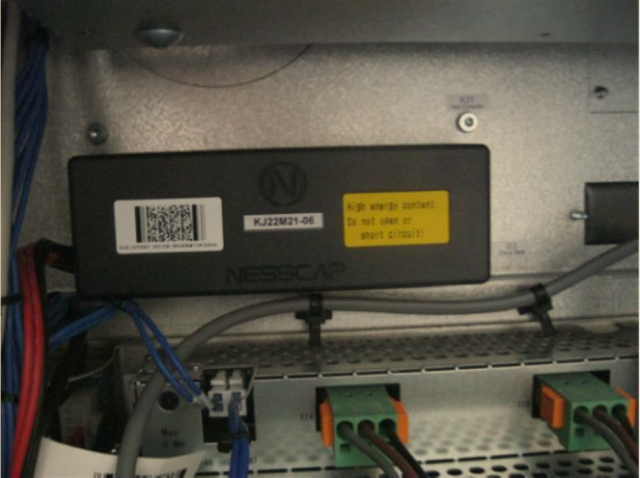

电容

充电和放电是电容器的基本功能。

此电容用于机器人关闭电源后，保存数据后再断电，相当于延时断电功能。

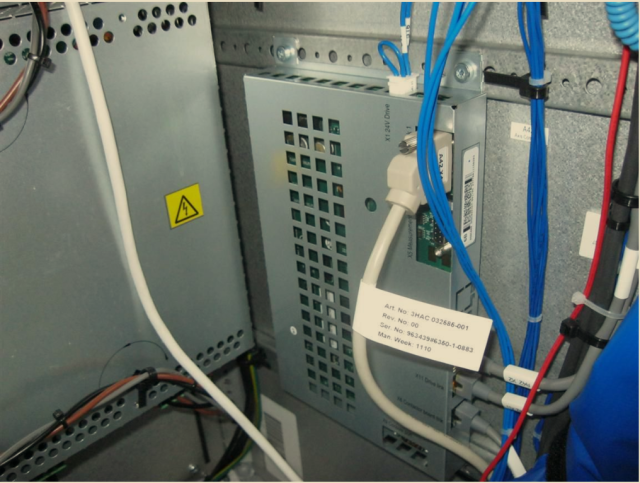

机器人六轴的驱动器

驱动器用于驱动机器人各个轴的电机

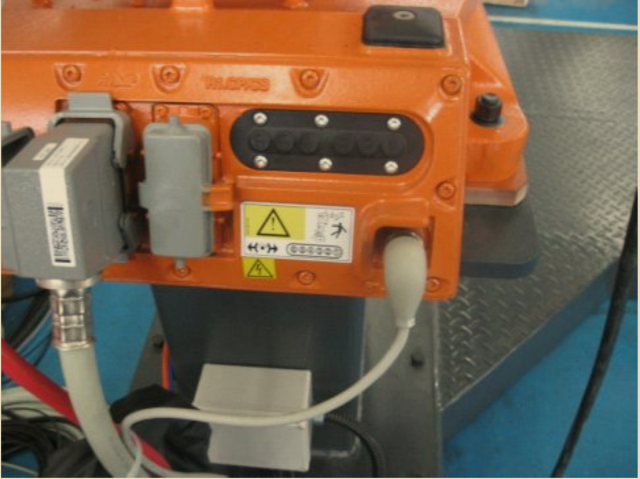

机器人和控制柜上的动力线

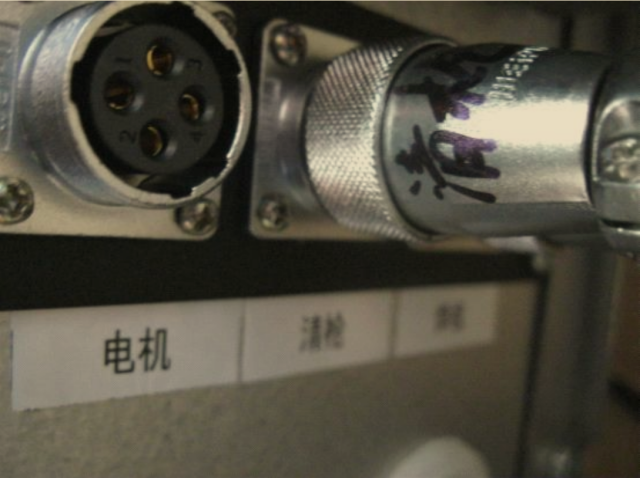

连接电机，清枪器和焊机的的三根线

机器人上的两根SMB 线，一根接在机器人上，另一根接往外部轴

服务器信息块（SMB）协议是一种IBM 协议，用于在计算机间共享文件、打印机、串口等。一旦连接成功，

客户机可发送SMB 命令到服务器上，从而客户机能够访问共享目录、打开文件、读写文件，以及一切在

文件系统上能做的所有事情。

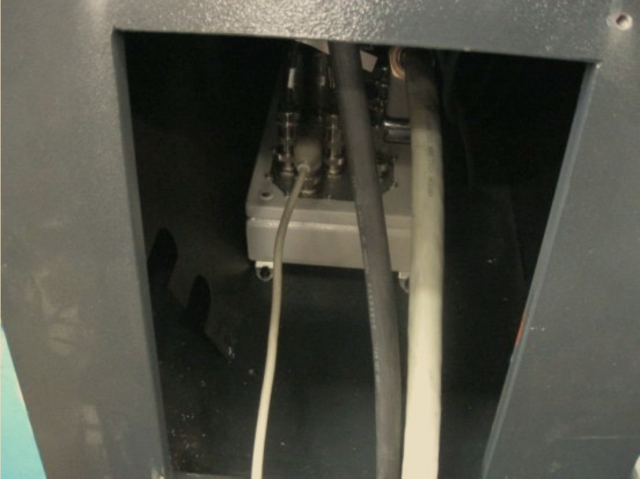

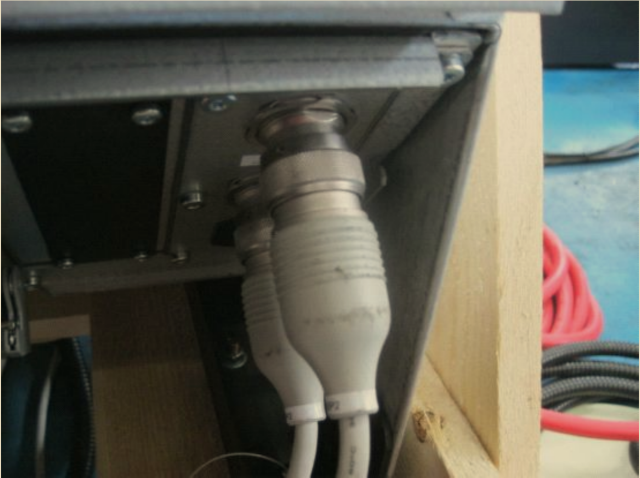

通往外部轴的SMB 线（细线）和动力线（粗白线）和地线（粗黑线）

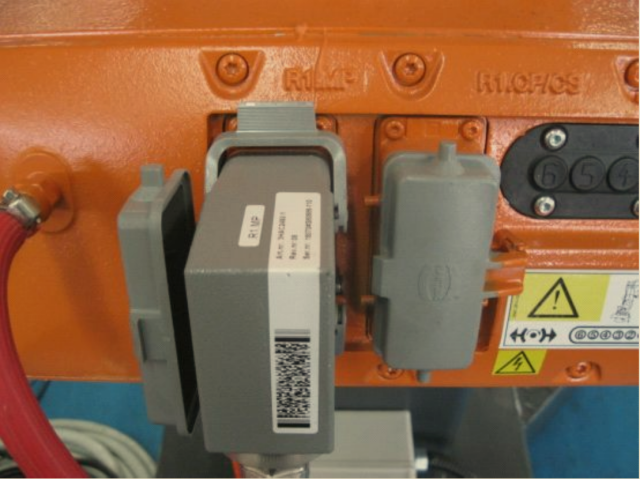

机器人上的动力线和SMB 线

跟踪板

用于采集焊接坡口和工件的高度，变化信号，从而对焊枪位置的检测

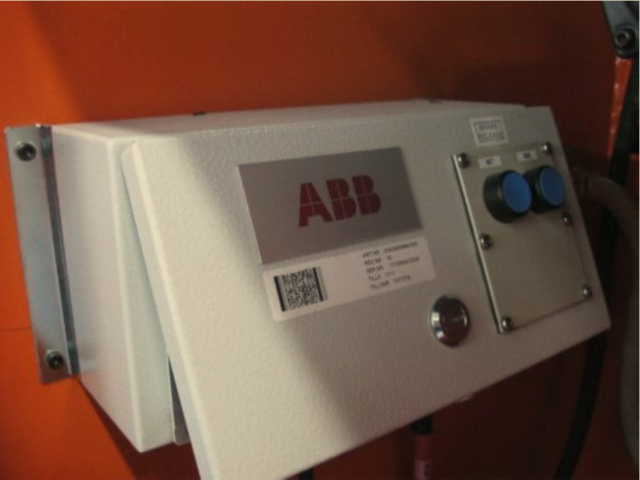

外部轴上的电源盒

外部轴上的电池和TRACK SMB 板

在控制柜断电的情况下，可以保持相关的数据——具有断电保持功能
