一、本章定额包括控制屏、继电、信号屏、模拟屏、低压开关柜（屏）、弱电控制返回屏、箱式配电室硅整流柜、可控硅柜、低压电容器柜、自动调节励磁、励磁灭磁屏、蓄电池屏（柜）、直流馈电屏、事故照明切换屏、控制台、控制箱、配电箱、插座箱、控制开关、低压熔断器、限位开关、控制器、接触器、磁力启动器、Y-△启动器、电磁铁（电磁制动器）、快速自动开关、电阻器、油浸频敏变阻器、分流器、小电器、端子箱、风扇、照明开关、插座、其他电器、屏边安装、穿通板制作、安装、接线端子安装、网门（保护门）制作、安装及二次喷漆、配电板安装、电器接线等内容。
根据《广东省安装工程综合定额（2010）》，成套配电箱悬挂嵌入式安装定额子目不包括墙体打洞费用，实际发生时，执行相应定额子目计算。根据合同协议书附件2，本工程可计算的预算包干费已包括水电安装后的补洞工料费，故不应另行计取洞口修补费用。【粤标定函〔2021〕210号】不包括墙体打洞费用，但洞口修补费用已包括在预算包干费。

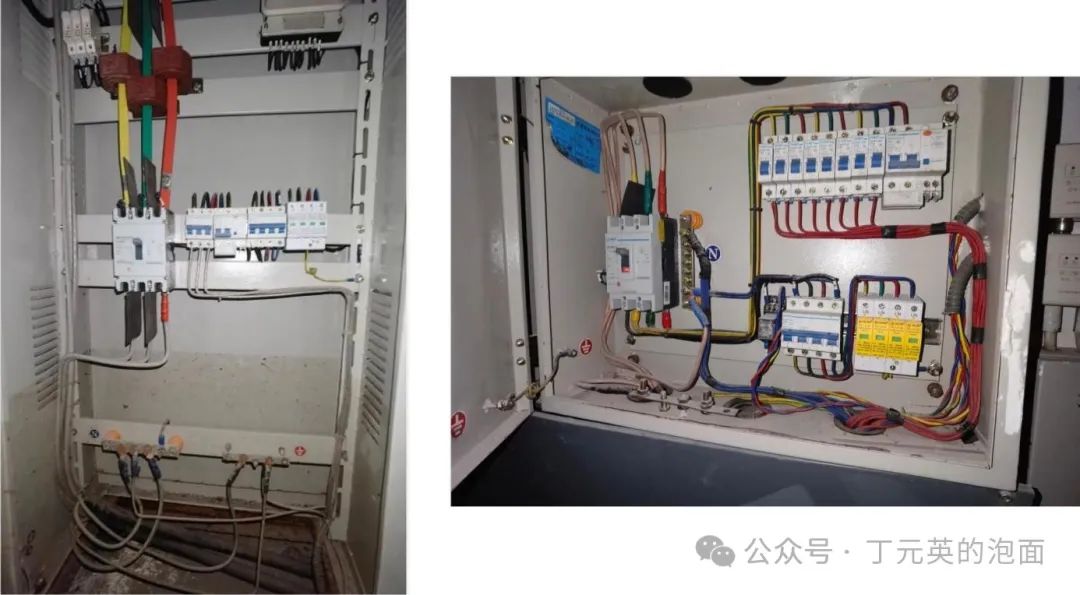

配电室配电柜
二、控制设备安装，除限位开关及水位电气信号装置外，其他均未包括支架制作安装。发生时可执行C.4.13章相应项目。
三、各种可控制开关安装，定额已含接线，除接地端子外，其他接线端子另执行本章相应项目。
四、控制设备安装未包括的工作内容：
1.二次喷漆及喷字。C.4.4章
2.电器及设备干燥。C.4.1章
3.焊（压）接线端子。C.4.4章
4.端子板外部（二次）接线。C.4.4章
5.基础槽钢、角钢的制作、安装。C.4.13章
五、屏上辅助设备安装，包括标签框、光字牌、信号灯、附加电阻、连接片等，但不包括屏上开孔工作。
六、设备的补充油按设备考虑。
七、焊（压）接线端子定额只适用于导线或无终端头电缆线芯与开关设备等的连接。
6mm2以下接线端子安装按16mm2接线端子安装定额项目乘以系数0.30。
什么是接线端子?导线接线端子怎样计算？
接线端子是用来连接设备和导线的，一般8mm2以上的导线连接设备时都用接线端子做连接件。
单芯导线10mm2，多芯8mm2以上与设备相连的每个导线头计算一个接线端子，或按图纸要求计算。

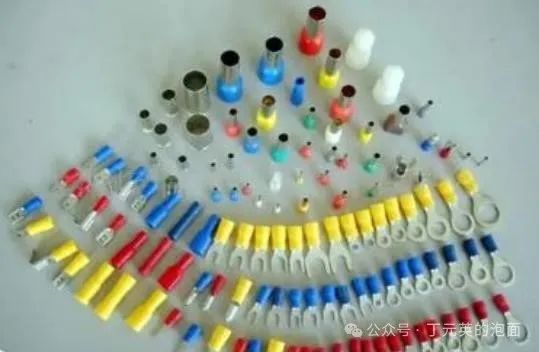

现在的接线端子
八、电磁开关接线定额也适用于电动阀门接线。
C10-2-163阀门检查接线的电动蝶阀子目，该定额子目是否适用于给排水用电动蝶阀和通风管道用电动蝶阀的检查接线？（10定额）答：不适用。第十册《自动化控制仪表安装工程》中C10-2-163子目适用于自动化控制的电动蝶阀检查接线。第二册《电气设备安装工程综合定额》C.2.4章说明2.4.11条规定“电磁开关接线定额也适用于电动阀门接线。”故给排水和通风管道（水管）用的电动蝶阀接线应执行第二册《电气设备安装工程》C2-4-162电磁开关接线子目。【粤释9-18】
通风空调中的调节阀为电动调节阀时套用本系统相应调节阀定额，是否再套用建筑智能化C5-3-99电动风阀执行机构定额子目？（18定额）答:通风空调中的电动调节阀安装已包含执行机构的安装，但不含电器接线，发生时可执行第四册《电气设备安装工程》C.4.4控制设备及低压电器安装中的电磁开关接线项目。【粤释24-6】
九、非成套型配电箱、插座箱的箱体安装套用C.4.11章中接线箱安装相应项目，箱内电器原件安装另执行C.4.4章相应项目。
注意此条，非成套型。不同的配电箱价格不一样，因为里面的空开和元件不一样【回路不一样】。
箱、盘、板内电气元件安装，如电度表（Wh）、电压表、电流表、各种控制开关（空气开关、刀型开关、铁壳开关、胶盖开关、组合开关、万能转换开关、漏电保护开关等）、继电器、接触器、熔断器安装，数量以“个”计算；端子板、以“组”计。
强电配电箱和弱电配电箱如何套定额？
1、强电根据配电箱尺寸选套相应的定额子目【C.4.4.9配电箱】
2、弱电配电箱，电话网络系统、监控系统和消防报警系统的层箱可以套接线箱。【C.4.11.5接线箱】
配电箱，是一个小型的电源分配箱，内部包含电源开关和保险装置。结构比较简单，多用于终端电源分配。配电箱是供电系统中的最后一级配电设施，一个配电箱可以是一个电源进线和多个供电输出回路，从配电箱引出供电输出回路至各个用电负荷，由于配电箱的体积较小，不能放入大型配电设备，所以配电箱的容量都不大，一般4-8个小负荷用一个配电箱，配电箱布置在供电负荷的中心地带，用电缆或者电线将电送到负荷。
户内配电盒
控制箱
十、低压无功补偿电容器屏（柜）安装执行C.4.4章相应项目。
十一、漏电开关安装执行自动空气开关安装相应项目。
注意此条，漏电开关安装执行自动空气开关。
十二、普通端子箱、电铃号牌箱安装执行C.4.9章等电位端子箱安装相应项目。
普通端子箱执行C.4.9章等电位端子箱。
十三、吊风扇安装未包括调速开关安装，另执行C.4.4章相应项目。
2010安装定额风扇安装定额子目的工作内容包括“测位、划线、打眼、固定吊钩、安装调速开关、接焊包头、调速开关接线”，不再另计接线，但该调速开关是指老式的调速开关，需采用配电板配合安装。如采用86型无级调速开关配合接线盒安装的，其86型无级调速开关可执行单控单联暗开关子目，接线盒另执行相关项目定额，但吊风扇子目中的“配电板”材料费应扣除，其余不变。【粤标定复函〔2023〕29号】其他电器安装-风扇调速开关-明、暗装。
十四、明装照明开关安装执行单相明装插座安装项目。
带开关的插座，套什么定额?套插座定额，改主材费即可。
工程量计算规则
一、控制设备、插座箱及低压电器安装，均按设计图示数量以“台”计算。
风机控制箱套什么定额？接风机用的，一般套成套控制箱。
二、控制开关、自动空气断路器、低压熔断器、限位开关、分流器、电铃、电笛、仪表、电器安装，均按设计图示数量以“个”计算。
现场安装电功能表、电流表、电压表怎样计算?电气测量仪表安装，执行第四册“小电器—仪表、电器、小母线安装”相应子目。
三、盘管风机三速开关、请勿打扰灯，钥匙取电器安装，按设计图示数量以“个”计算。
四、控制器、接触器、磁力起启动器、Y-△启动器、电磁铁（电磁制动器）、快速自动开关、油浸频敏变阻器、屏边安装，按设计图示数量以“台”计算。
五、按钮安装，区别按钮种类、安装形式，按设计图示数量以“个”计算。
六、水位电气信号装置安装，区别不同形式按设计图示数量以“套”计算。
七、安全变压器安装，区别安全变压器容量，按设计图示数量以“台”计算。
八、端子箱安装，区别安装条件（户内、户外），按设计图示数量以“台”计算。
九、风扇安装，区别风扇种类，分别按设计图示数量以“台”、“套”计算。
十、照明开关安装，区别开关安装形式、种类、极数以及单控与双控，按设计图示数量以“个”计算。
开关、插座的“联”与“控”的理解
“联”指的是同一个开关面板上有几个开关按钮。
“控”指的是其中开关按钮的控制方式（位置）。一般分为：“单控”和“双控”两种。
单联单控：意思是指一个开关控制一个电灯；
单联双控：意思是指一个电灯可以有两个开关控制(两个开关一个安楼下，另一个安楼上)；
“双联单控”指：一个面板上有两个单控的按钮，而且这两个按钮都是单向控制灯具的开关，即：只能在固定的一个地方控制灯具的开灭，一般用于一个房间里面有两组灯源的情况下。
十一、声控（红外线感应）延时开关、柜门触动开关、密闭开关安装，按设计图示数量以“个”计算。
十二、插座安装，区别插座安装形式、种类、电源数、额定电流、按设计图示数量以“个”计算。

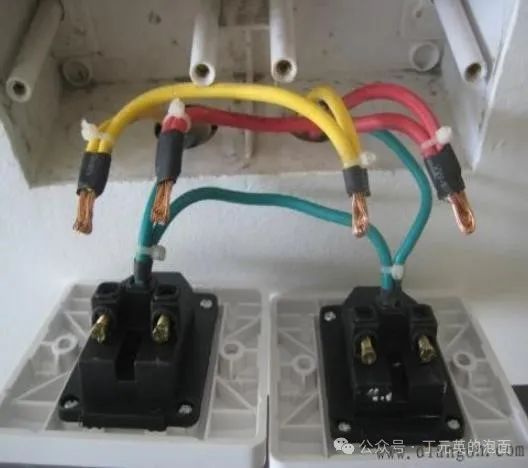

插座接线
十三、门铃安装，区别门铃安装形式，按设计图示数量以“个”计算。
十四、红外线浴霸安装，不分光源数，按设计图示数量以“套”计算。
十五、风扇调速开关安装，按设计图示数量以“个”计算。
十六、床头柜多线插座连插头、床头柜集控板安装，区别集控板规格（位），按设计图示数量以“套”计算。
十七、多联组合开关插座、多线插头连座安装，区别安装形式，按设计图示数量以“套”计算。

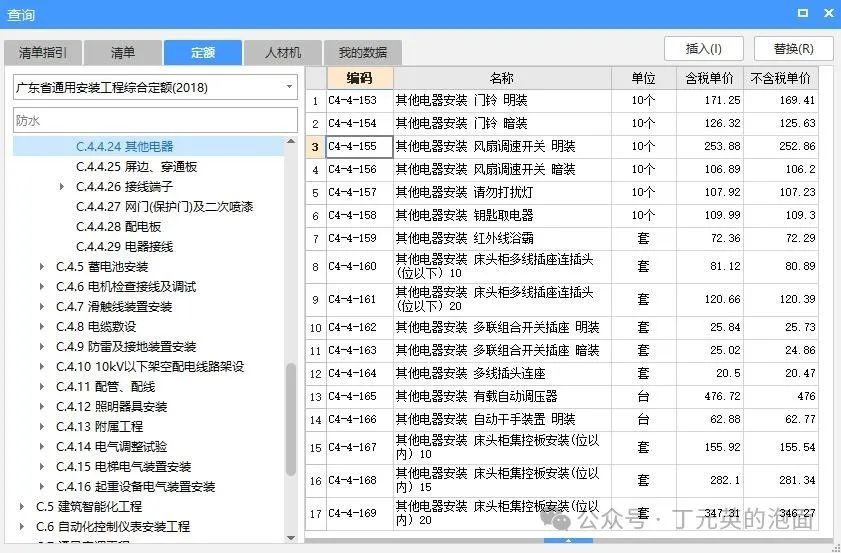

其他电器，见上图。
十八、有载自动调压器、自动干手装置安装，按设计图示数量以“台”计算。
十九、穿通板制作、安装，区别穿通板种类，按设计图示数量以“块”计算。
二十、接线端子安装，区别接线端子连接形式、截面，按设计图示数量以“个”计算。
电缆终端头和电线接线端子个数如何判断?电缆1根两个头，电线从配电箱接照明插座的回路BV-3*2.5的话，是3个无端子外部接线。因为2.5/4/6平方的没有接线端子。多芯软导线的接线端子按芯数计。
无端子外部接线什么意思？没有接线端子吗？2.5/4/6平方的没有接线端子【套无端子外部接线】，10/16/25平方的需要先压铜接线端子（或焊铜接线端子），然后再接线【套铜端子外部接线】。
二十一、端子板外部接线，按设备盘、箱、柜、台的外部接线图以“个”计算。
什么情况下使用“端子板外部接线”子目?第四册定额的各种盘、柜、箱安装中有端子板向外接线时，根据设计图上端子板向外接线回路图计算工程量。执行第四册“端子板及外部接线”相应子目。
二十二、网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸以“m2”计算。
二十三、配电板安装，按配电板图示外形尺寸以“块”计算。
二十四、流水开关接线、电磁开关接线、自动冲洗感应器接线、风机盘管接线、风扇接线，按设计图示数量分别以“个”、“台”计算。
二十五、盘、箱、柜的外部进出线预留长度按表4.4.25的规定计算。
注意此条，一般只考虑第1条，预留箱、柜的宽+高。

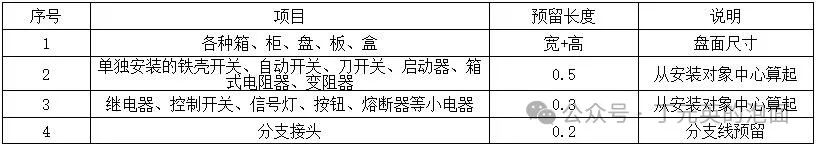

表4.4.25盘、箱、柜的外部进出线预留长度单位：m/根

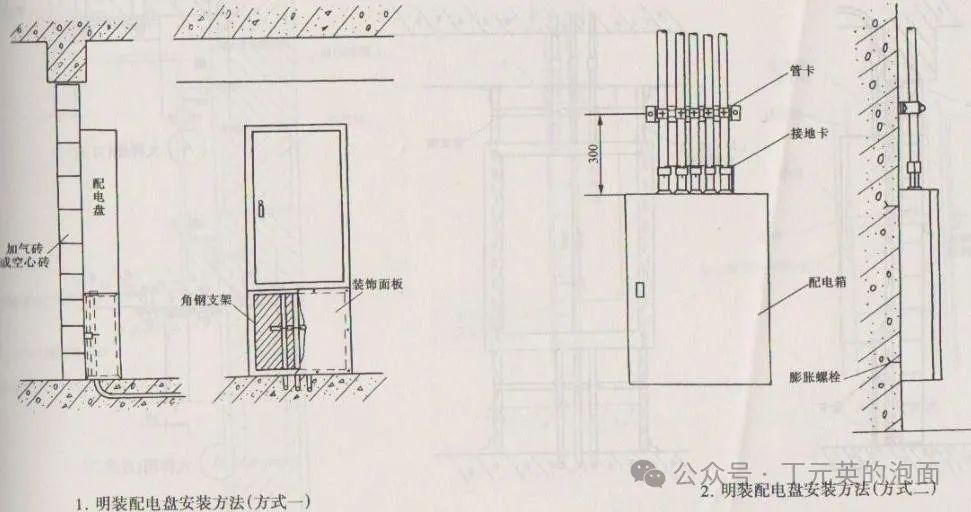

明装配电盘（箱）示意图
暗装配电盘（箱）示意图
控制箱适用开厂矿、企业、商场、宾馆、学校、机场、港口、医院、高层建筑、生活小区等场合，交流50HZ，额定工作电压为交流380V的低压电网系统中，作为动力、照明配电及电动机控制之用，适合室内挂墙、户外落地安装的配电设备。控制箱也适用于交流50HZ，电压500V以下电力系统作为消防水泵控制、潜水泵控制、消防风机控制、风机控制、照明配电控制等使用，控制方式有直接启动控制、星三角降压启动控制、自藕降压启动控制、变频器启动控制、软启动控制等各种控制方式，还可使用隔离开关、熔断器式开关作为隔离分断点。
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路，故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。
GSG1-100/32A/3P 隔离开关
空气开关上有两个参数，一个是32A，开关的最大承受电流；另一个是30mA，是开关的漏电动作电流。
30A是空气开关的最大工作电流，超过这个值就会自动跳闸，而30mA是漏电动作电流，漏电电流超过这个值，空开也会自动跳闸，主要是起到漏电保护的作用。
在负载不漏电的情况下，火线电流应该等于零线电流，而当负载漏电时，火线电流就等于零线电流与漏电电流之和，而一旦火线电流与零线电流不相等，则感应线圈就会产生感应电流，通过放大装置将感应电流放大，根据电磁感应原理，将磁能转换为动能，铁芯推动空开脱扣器脱开，从而达到跳闸的目的。
C65N-16A 2P是指使用C65小规格的断路器，N表示最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mA。
C65N-C16/3P：C65指断路器型号（主要是施耐德的产品型号），N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极。
DW：智能空气断路器
DZ：低压断路器

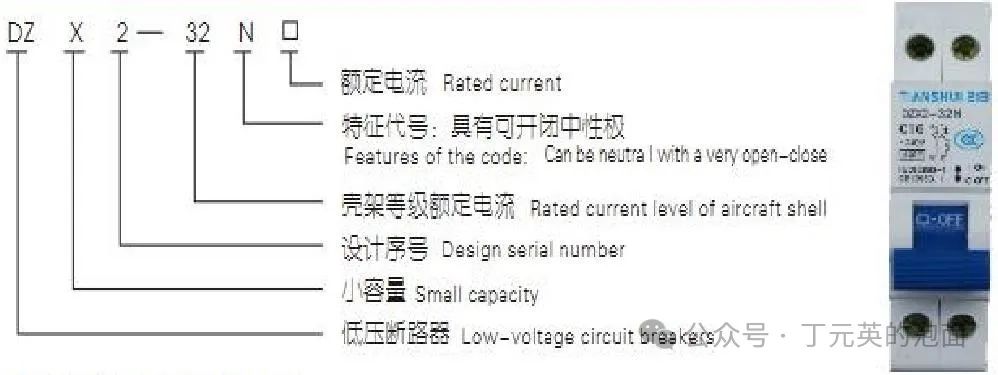

DZX2-32N系列小型断路器：DZX2-32N10

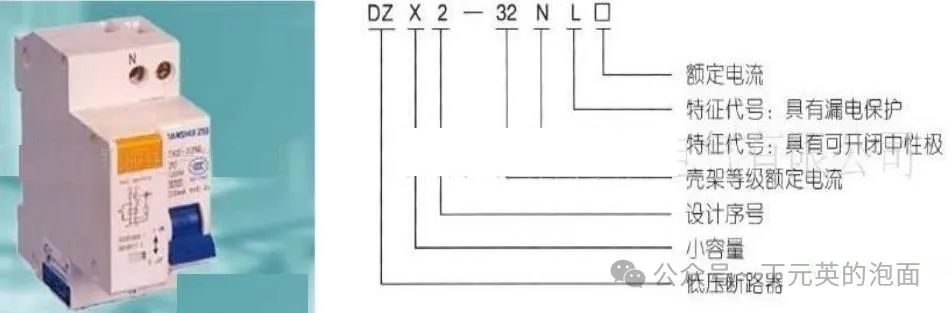

DZX2-32NL系列小型断路器：DZX2-
DZX2-32NL系列漏电断路器适用于交流50Hz，额定电压220V，额定电流32A及以下的电路中，提供高水平的对地泄漏电流保护。同时，可提供过载和短路保护。
断路器的壳架等级额定电流
厂家做的断路器通常分为几个大的型号，每个大型号再细分。比如100A以下是同一个电流等级，它们的结构和尺寸都是完全相同的，只是整定电流不同。100A就是壳架等级额定电流，具体整定到多大就是额定电流。

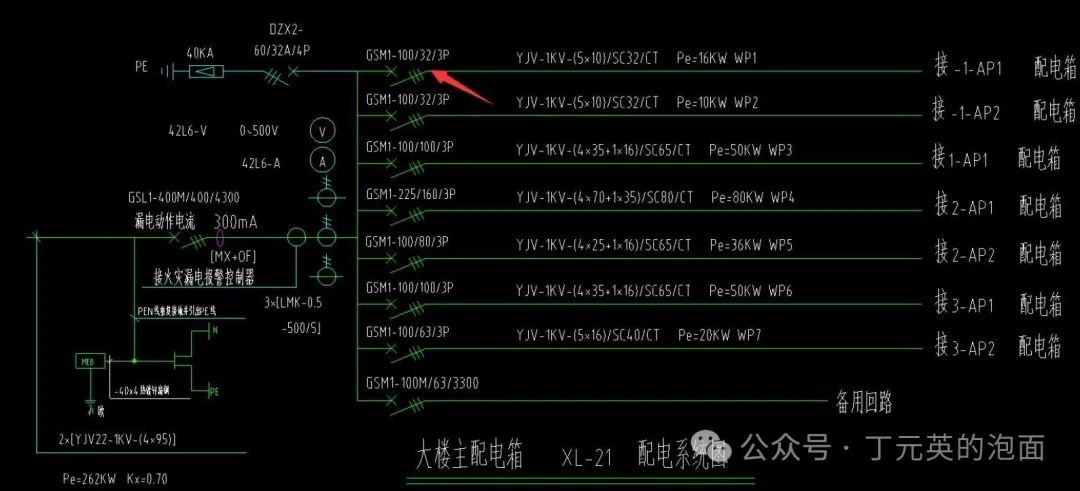

GSM1-100/32/3P：GSM1是塑料外壳断路器，100为壳架电流等级，32为额定电流，3P表示3极。
电力电缆进入配电箱
