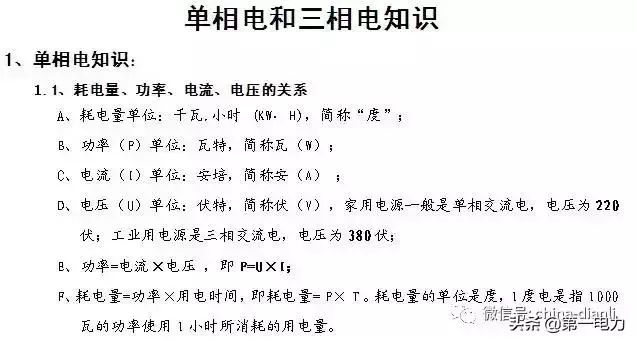

配电箱控制柜接线图，单相电和三相电基础知识

三相电就是三根相线，三根线之间电压都是380v，用于三相电源供电设备比如三相电动机；两相电是两根相线，线与线之间电压也是380v，一般交流焊机用的比较多；单相电是由一根相线与一根零线组成，电压为220v，主要用于家用电器

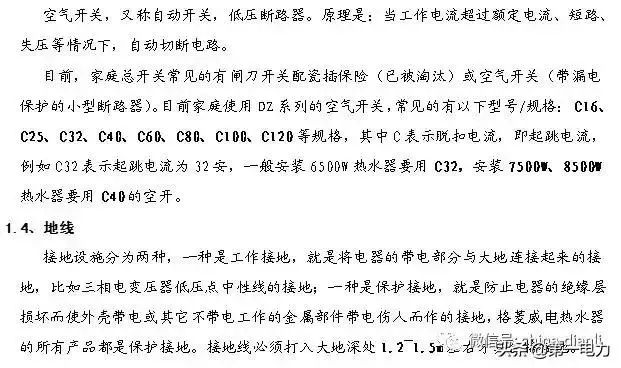

1.3、空气开关

1.5、电度（能）表

家庭使用单相电源电表，型号表示为DD，有机械表、普通电子表、磁卡电子表三种类别，规格有1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100)，其中括号外为标定电流，括号内为额定最大电流。同一规格的电子表、机械表可承载的功率不一样，比如：10（40）A的预付费电子表（IC卡）可承载8800W左右，而5（20）A

机械电表和普通电子表的实际承载功率远高于10（40）A的磁卡电子电表，可承载

以上。因此，以上三种表，必须区分对待！

磁卡电表（IC卡）的使用功率有时可以人为的调节，比如：10（40）A的IC卡电表

的额定承载功率为8800W，但电业部门可能会将其实际使用功率设定为低于8800W

。用户在使用这种电表时，可根据需要到电业部门调节功率设置。

2、三相电知识

2.1三相电负载的接法分为三角形接法和Y形接法。三角形接法的负载引线为三条火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V；Y形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为380V，任一火线对零线或对地线的电压为220V。

三相电电器的总功率等于每相电压乘以每相电流再乘于3，即总功率=电流×电压（220V）×3（W=U×I×3）

2.2 三相电电表

三相电电表有机械表、普通电子表、磁卡电子表三种，一般规格为： 1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100) （电压3×380/220V~）。注：电表的负荷，可通过选配不同变比的电感线圈以达到使用要求。如：规格为3x1(2)A的电表配电感线圈使用，选电感线圈变比为1：50，则每相可承载的最大额定电流为100A。

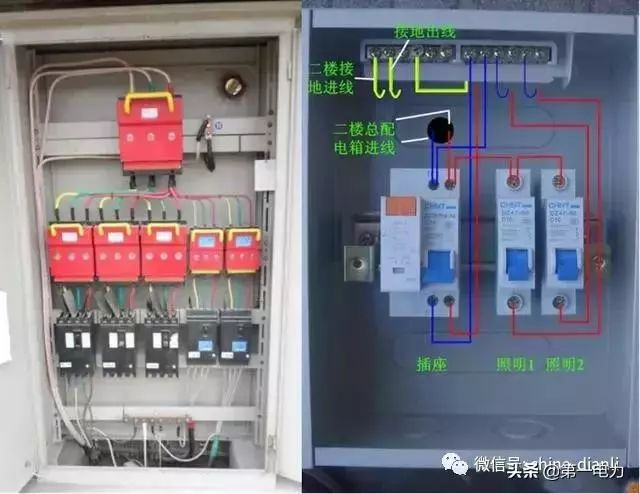

总开关下面分三组三相电压控制接线图

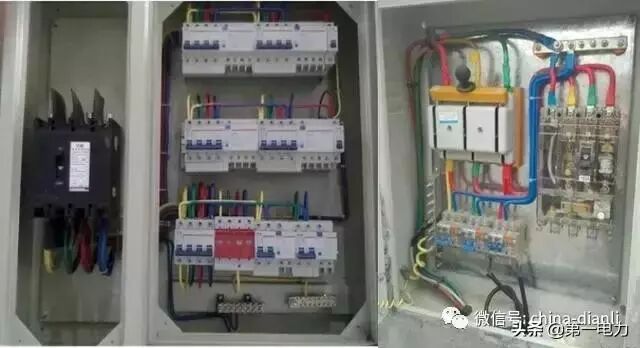

以上图分三组,都是三相电

控制开关
