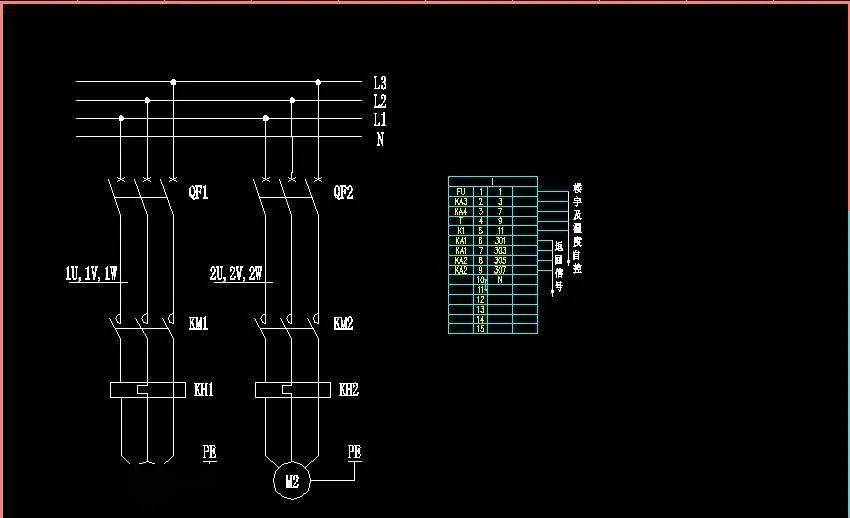

各种电气设备的运行、故障等状态信号是通过主回路上的接触器、热继电器等控制保护电器的辅助触头的动作来接通信号灯等信号回路，有外部控制器的应提供干接点反馈信号。例如由楼宇自控系统控制的机电设备应提供设备运行、故障及手／自动状态等反馈信号。这里有一个容易忽视的问题，有些设计(包括标准图集)直接利用主回路接触器的辅助触头作为外部反馈信号，电气设计在线教学狄老师；这种做法有将高电位引入DDC控制器或消防联动控制设备的危险。因为接触器的辅助触头通常装在主触头旁，当主触头分断感性负载电路(特别是大容量电动机)时，会产生电弧，强烈的电弧产生的电磁干扰会在辅助触头构成的二次回路中产生较高的感应电势。干扰甚至烧毁二次回路中的电子器件。

4）二次回路线号及端子排图

二次接线图中每一个电气接点都应有接线编号，这是为了便于施工接线和查找故障点。每一个接点的接线编号都是唯一的(至少在本张图中)，线号的编写通常是从上至下、由左至右依次编写，编号可依次递增。如编号的起始数字，控制回路从阿拉伯数字“1”开始．其它辅助电路可依次递增为“101、201⋯⋯”作为起始数字，以示区别。如消防联动的信号回路由“101”起编．BAS系统的控制信号回路由“201”起编。

所有的外接控制和反馈信号都应接至端子排上，端子排图应注明接线编号以及控制箱内所连接的电器元件标号。

（3）电路原理图绘制方法及原则

1. 在电路图中，主电路、电源电路、控制电路、信号电路分开绘制。无论是主电路还是辅助电路，各电器元件一般应按生产设备动作的先后动作顺序从上到下或从左到右依次排列，可水平布置或垂直布置。

2. 所有电器的开关和触点的状态，均以线圈未通电状态；手柄置于零位；行程开关、按钮等的接点不受外力状态；生产机械为开始位置。

3. 同一电器各导电部分常常不画在一起，但各部分的符号均需保持一致。

（4）简单常见的电路原理图举例

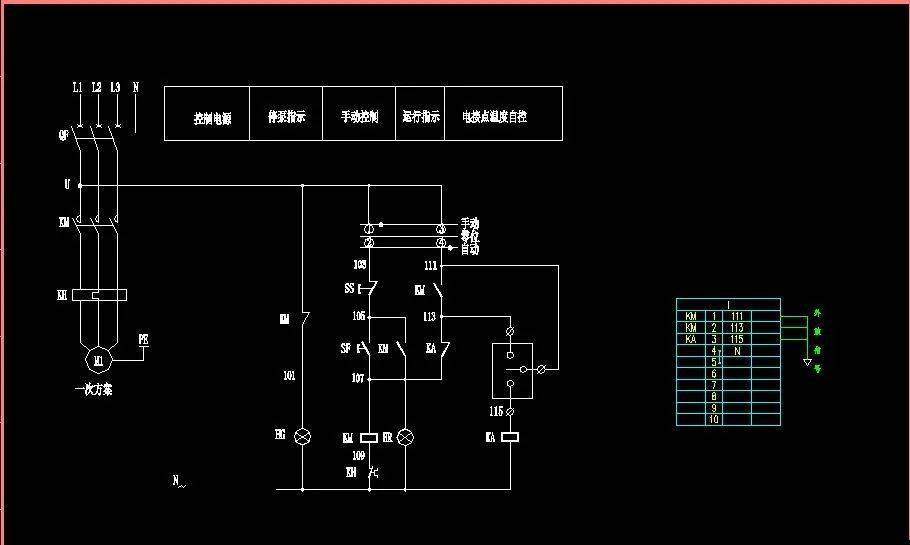

直接启动原理图

说明：控制柜控制回路根据转换开关所在位置的不同，有不同的启动方式。

1. 转换开关处于手动位置时，可以通过手动按启动，停止按钮来实现泵的启动和停止。

2. 转换开关处于停止位置时，泵不可以启动，此时可以安全的进行设备的检修。

3. 转换开关处于自动位置时，可以通过现场电接点温度信号实现泵的启动和停止。

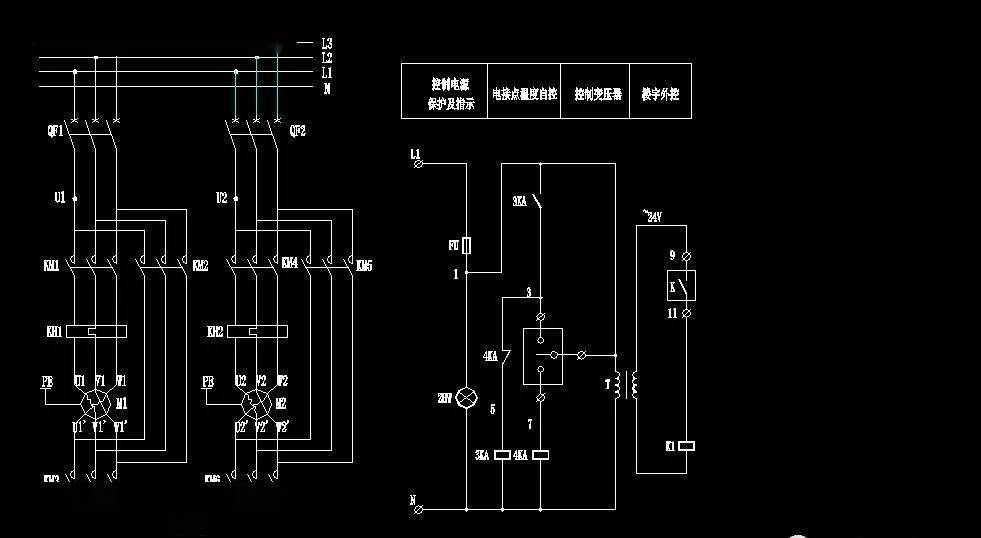

直接启动一用一备原理图

直接启动一用一备原理图

说明：控制柜控制回路根据转换开关所在位置的不同，有不同的启动方式。

1. 转换开关处于手动时，可以分别通过手动按启动，停止按钮来实现两台泵的启动和停止。

2. 转换开关处于用1#备2#时，可以通过远程DDC信号或者现场电接点温度信号实现1#泵的启动和停止；1#泵启动时，2#泵处于备用状态中，电气设计在线教学狄老师；如1#泵过载或者出现其他问题停止，2#泵会自动投入。

3. 转换开关处于用2#备1#时，可以通过远程DDC信号或者现场电接点温度信号实现2#泵的启动和停止；2#泵启动时，1#泵处于备用状态中，如2#泵过载或者出现其他问题停止，1#泵会自动投入。

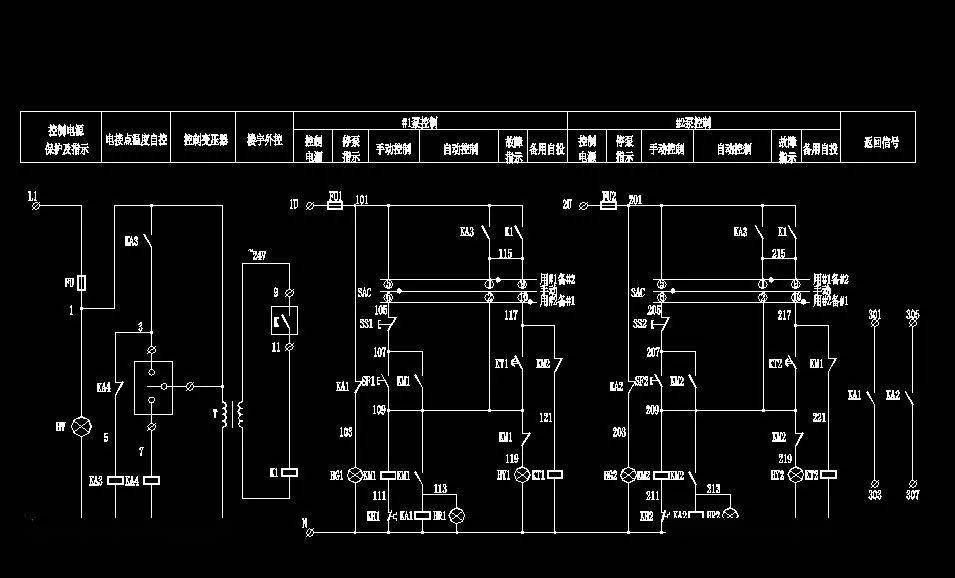

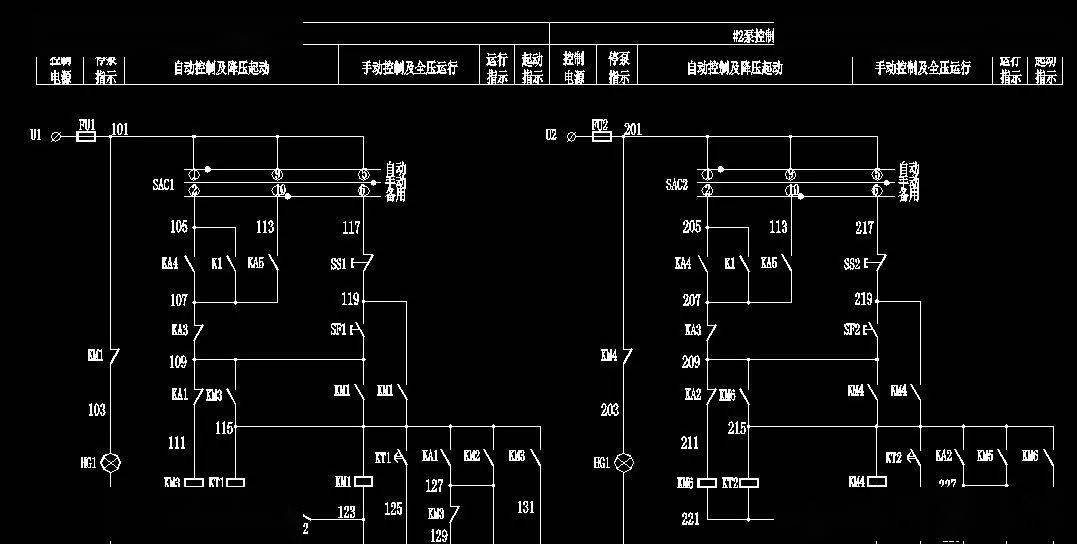

星三角一用一备原理图

星三角一用一备原理图

星三角一用一备原理图

说明：控制柜控制回路根据转换开关所在位置的不同，有不同的启动方式。

1. 当SAC1和SAC2转换开关均处于手动位置时，两台泵可以分别通过手动按启动，停止按钮来实现泵的启动和停止。

2. 当SAC1转换开关处于自动位置，SAC2转换开关处于备用位置时，可以通过远程DDC信号或者现场电接点温度信号实现其中1#泵的启动和停止;2#泵处于备用状态，如1#泵过载或者出现其他问题停止，2#泵会自动投入。

3. 当SAC2转换开关处于自动位置，SAC1转换开关处于备用位置时，可以通过远程DDC信号或者现场电接点温度信号实现其中2#泵的启动和停止;1#泵处于备用状态，如2#泵过载或者出现其他问题停止，1#泵会自动投入。

（5）二次控制原理图识图与绘制总结

二次回路图的逻辑性很强，希望大家以后在识图和绘制时多留心二次回路图遵循着的规律，抓住这些规律就能很容易的看懂。
